212型
212型 四氟波紋管攪拌器用單端面密封
應用工況:
主要應用在精細化工、制藥、農藥等行業的攪拌器、混合器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些腐蝕性介質等,在搪玻璃攪拌器上使用特別廣泛。參數范圍:
壓 力:真空~0.4MPa溫 度:-60~150℃
線速度: ≤2m/s
含固量:≤5%的懸浮性顆粒
軸 徑:40~160mm
18157793116
結構特點
? 四氟波紋管多彈簧單端面結構
? 防止干摩擦密,封面浸泡在開敞的貯液槽內
? 彈簧外置,防止腐蝕和補償失效
? 能適應較大徑向跳動的攪拌軸
? 設置冷卻夾套以減少釜體傳遞給密封的熱量和攪拌軸的偏擺
? 可提供多種的連接尺寸
? 防止干摩擦密,封面浸泡在開敞的貯液槽內
? 彈簧外置,防止腐蝕和補償失效
? 能適應較大徑向跳動的攪拌軸
? 設置冷卻夾套以減少釜體傳遞給密封的熱量和攪拌軸的偏擺
? 可提供多種的連接尺寸

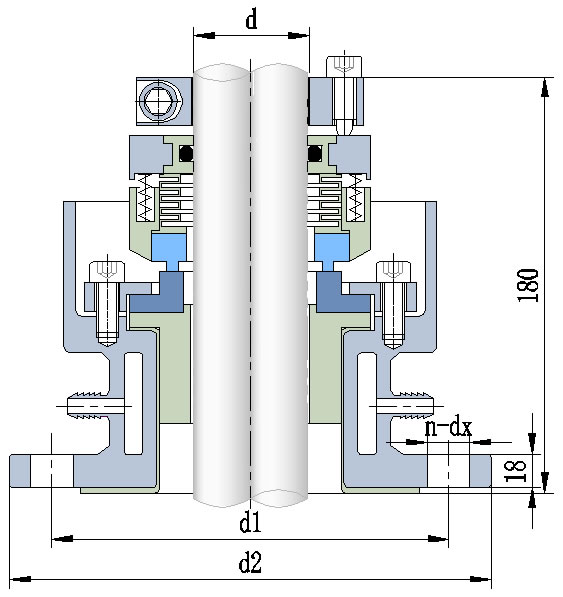

結構圖
連接尺寸
d | 標準 代號 | d1 | d2 | n | dx |
40 | 79標 | 130 | 160 | 4 | 15 |
91標 | 130 | 160 | 4 | 15 | |
42 | 69標 | 140 | 170 | 6 | 15 |
50 | 69標 | 170 | 200 | 8 | 15 |
79標 | 150 | 185 | 4 | 18 | |
91標 | 150 | 185 | 4 | 18 | |
60 | 69標 | 190 | 220 | 10 | 15 |
65 | 79標 | 170 | 205 | 4 | 18 |
91標 | 170 | 205 | 4 | 18 | |
70 | 69標 | 250 | 280 | 16 | 15 |
76 | 69標 | 250 | 280 | 16 | 15 |
80 | 69標 | 250 | 280 | 16 | 15 |
79標 | 200 | 235 | 8 | 18 | |
91標 | 200 | 235 | 8 | 18 | |
89 | 69標 | 250 | 280 | 16 | 15 |
95 | 69標 | 300 | 330 | 20 | 15 |
79標 | 200 | 235 | 8 | 18 | |
91標 | 225 | 260 | 8 | 18 | |
102 | 69標 | 250 | 280 | 8 | 18 |
79標 | 255 | 290 | 8 | 18 | |
110 | 69標 | 280 | 315 | 8 | 18 |
79標 | 255 | 290 | 8 | 18 | |
91標 | 280 | 315 | 8 | 18 | |
120 | 69標 | 280 | 315 | 8 | 18 |
91標 | 280 | 315 | 8 | 18 | |
125 | 91標 | 280 | 315 | 8 | 18 |
