212W型
212W型 四氟波紋管攪拌器用衛生級密封
應用工況:
主要應用在精細化工、制藥、農藥等行業的攪拌器、混合器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些腐蝕性介質等,在有潔凈要求的攪拌器上使用廣泛參數范圍:
? 壓 力:真空~0.4MPa? 溫 度:-60~150℃
? 線速度: ≤2m/s
? 含固量:≤5%的懸浮性顆粒
? 軸 徑:30~150mm
18157793116
結構特點
? 四氟波紋管多彈簧單端面結構
? 防止干摩擦,密封面浸泡在開敞的貯液槽內
? 彈簧外置,防止腐蝕和補償失效
? 帶收集隔壩結構設計,可定期沖洗清潔隔壩
? 可提供多種的連接尺寸
? 防止干摩擦,密封面浸泡在開敞的貯液槽內
? 彈簧外置,防止腐蝕和補償失效
? 帶收集隔壩結構設計,可定期沖洗清潔隔壩
? 可提供多種的連接尺寸

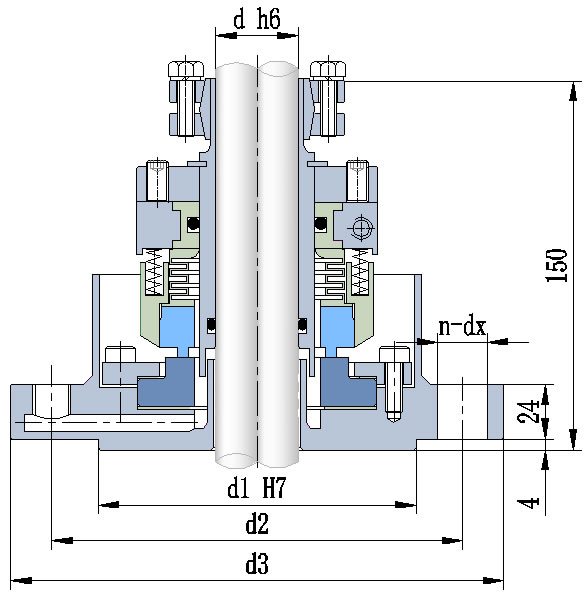

結構圖
連接尺寸
d | d1 | d2 | d3 | n | dx |
30 | 116 | 150 | 180 | 4 | 18 |
40 | 135 | 170 | 205 | 4 | 18 |
45 | 164 | 200 | 235 | 8 | 18 |
50 | 164 | 200 | 235 | 8 | 18 |
60 | 164 | 200 | 235 | 8 | 18 |
65 | 164 | 200 | 235 | 8 | 18 |
80 | 188 | 225 | 260 | 12 | 18 |
90 | 220 | 255 | 290 | 12 | 18 |
95 | 220 | 255 | 290 | 12 | 18 |
100 | 245 | 280 | 315 | 12 | 18 |
110 | 245 | 280 | 315 | 12 | 18 |
120 | 245 | 280 | 315 | 12 | 18 |
125 | 245 | 280 | 315 | 12 | 18 |
