M303
M303 頂入攪拌器低、中壓集裝式密封
應用工況：
主要應用在冶煉、精細化工、農藥、制藥、食品、化妝品等行業的金屬軸攪拌器、混合器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些腐蝕性介質等參數范圍：
壓 力：真空～2.5MPa溫 度：-40～150（300）℃
線速度: ≤3（5）m/s
軸 徑：40～200mm
18157793116
結構特點
雙端面、集裝式結構
模塊化設計
M303為基礎型
M3031帶夾套冷卻
M3032帶夾套+法蘭冷卻
型號后加B為密封帶軸承
型號后加W為衛生型密封
型號后加T為干運轉密封
型號后加H為高溫密封
模塊化設計
帶軸承的結構可以作為攪拌的輔助支點
可提供非標化設計
模塊化設計
M303為基礎型
M3031帶夾套冷卻
M3032帶夾套+法蘭冷卻
型號后加B為密封帶軸承
型號后加W為衛生型密封
型號后加T為干運轉密封
型號后加H為高溫密封
模塊化設計
帶軸承的結構可以作為攪拌的輔助支點
可提供非標化設計

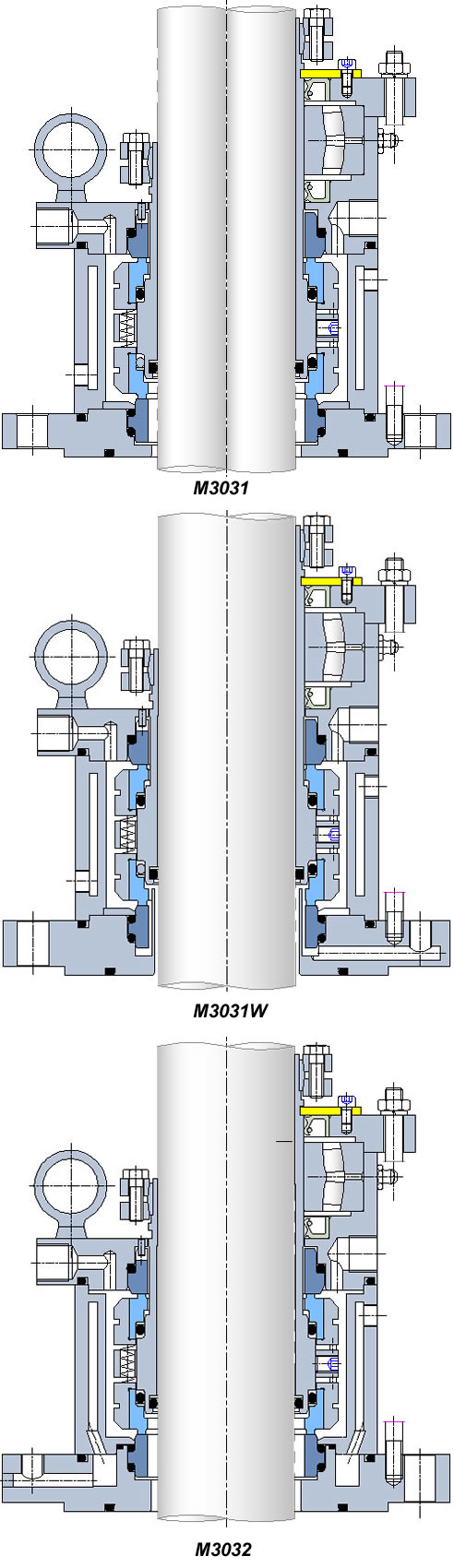

結構圖
連接尺寸
M303系列為模塊化機械密封 | |
替代國外品牌機械密封型號 | 替代國內機械密封型號 |
JOHN CRANE（約翰克蘭）— CK726/CAK725/CAK728/7700 BURGMANN（博格曼）—M481 FLOWSERVE（福斯）—MW-200/MD-200 EKATO（伊喀拓）—ESD34 |
205/206/207 2004/2005/2006/2007 |
符合標準：HG5-754-78 (78標) | |||||||
D1 | D2 | D3 | L | L1 | n | dx | |
116 | 150 | 185 | 188 | 135 | 4 | 18 | |
135 | 170 | 205 | 188 | 135 | 4 | 18 | |
135 | 170 | 205 | 195 | 140 | 4 | 18 | |
164 | 200 | 235 | 200 | 145 | 8 | 18 | |
164 | 200 | 235 | 203 | 145 | 8 | 18 | |
164 | 200 | 235 | 215 | 160 | 8 | 18 | |
164 | 200 | 235 | 215 | 160 | 8 | 18 | |
164 | 200 | 235 | 220 | 165 | 8 | 18 | |
164 | 200 | 235 | 225 | 165 | 8 | 18 | |
188 | 225 | 260 | 255 | 180 | 12 | 18 | |
220 | 255 | 290 | 255 | 190 | 12 | 18 | |
220 | 255 | 290 | 255 | 190 | 12 | 18 | |
220 | 255 | 290 | 260 | 195 | 12 | 18 | |
符合標準：DIN28141 DIN28154 | |||||||
D1 | D2 | D3 | L | L1 | n | dx | |
110 | 145 | 175 | 195 | 140 | 4 | 18 | |
176 | 210 | 235 | 203 | 145 | 8 | 18 | |
176 | 210 | 235 | 215 | 160 | 8 | 18 | |
176 | 210 | 235 | 215 | 160 | 8 | 18 | |
176 | 210 | 235 | 225 | 165 | 8 | 18 | |
204 | 240 | 275 | 255 | 180 | 8 | 22 | |
234 | 270 | 305 | 255 | 190 | 8 | 22 | |
234 | 270 | 305 | 255 | 190 | 8 | 22 | |
234 | 270 | 305 | 260 | 195 | 8 | 22 | |
260 | 295 | 330 | 280 | 195 | 8 | 22 | |
260 | 295 | 330 | 290 | 200 | 8 | 22 | |
260 | 295 | 330 | 295 | 200 | 8 | 22 | |
260 | 295 | 330 | 295 | 200 | 8 | 22 | |
