M306-D
M306-D 底入式攪拌器密封
應用工況:
主要應用在精細化工、制藥、食品、生物工程、磷肥、鹽業等行業的底入式攪拌器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些腐蝕性介質等參數范圍:
壓 力:真空~1.6(4.0)MPa溫 度:-40~120(280)℃
線速度: ≤2m/s
軸 徑:30~200mm
18157793116
結構特點
? 雙端面、集裝式結構
? 靜止環補償
? M306-D型為不帶軸承設置,M306B-D型為帶軸承設置
? 可采用單斜、雙斜或分瓣式抱軸鎖緊設計
? 不同的材料組合適用于多種工況
? 可提供多種的連接尺寸
? 攪拌軸工作中軸向位移量≤0.3mm
? 靜止環補償
? M306-D型為不帶軸承設置,M306B-D型為帶軸承設置
? 可采用單斜、雙斜或分瓣式抱軸鎖緊設計
? 不同的材料組合適用于多種工況
? 可提供多種的連接尺寸
? 攪拌軸工作中軸向位移量≤0.3mm

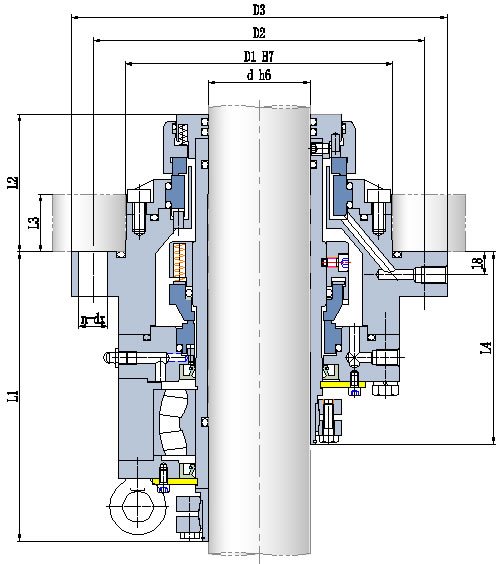

結構圖
連接尺寸
d | D1 | D2 | D3 | L1 | L2 | L3 | n | dx |
30 | 134 | 165 | 190 | 70 | 35 | 155 | 6 | 12 |
35 | 140 | 175 | 200 | 70 | 35 | 160 | 6 | 12 |
40 | 146 | 175 | 200 | 70 | 35 | 160 | 8 | 12 |
45 | 150 | 175 | 200 | 70 | 35 | 170 | 8 | 12 |
50 | 170 | 195 | 220 | 75 | 40 | 175 | 8 | 12 |
55 | 175 | 205 | 230 | 75 | 40 | 180 | 8 | 12 |
60 | 180 | 205 | 230 | 75 | 40 | 190 | 8 | 12 |
65 | 190 | 220 | 250 | 75 | 40 | 200 | 8 | 14 |
70 | 195 | 230 | 260 | 75 | 40 | 210 | 8 | 14 |
75 | 200 | 230 | 260 | 75 | 40 | 230 | 8 | 14 |
80 | 210 | 240 | 270 | 82 | 42 | 230 | 8 | 14 |
85 | 215 | 250 | 280 | 82 | 42 | 235 | 8 | 14 |
90 | 230 | 260 | 290 | 82 | 42 | 250 | 8 | 14 |
95 | 235 | 270 | 300 | 82 | 42 | 250 | 8 | 14 |
100 | 240 | 270 | 300 | 82 | 42 | 255 | 8 | 14 |
110 | 255 | 290 | 320 | 82 | 42 | 265 | 8 | 18 |
120 | 265 | 305 | 335 | 82 | 42 | 270 | 8 | 18 |
130 | 275 | 315 | 345 | 82 | 42 | 280 | 8 | 18 |
140 | 290 | 335 | 370 | 85 | 45 | 292 | 8 | 18 |
150 | 300 | 335 | 370 | 85 | 45 | 300 | 8 | 18 |
160 | 330 | 355 | 390 | 85 | 45 | 310 | 8 | 18 |
170 | 343 | 375 | 410 | 87 | 48 | 310 | 8 | 18 |
180 | 363 | 395 | 430 | 87 | 48 | 325 | 8 | 18 |
190 | 393 | 425 | 460 | 87 | 48 | 345 | 12 | 18 |
200 | 393 | 425 | 460 | 87 | 48 | 345 | 12 | 18 |
