501-D
501-D 平衡型雙端面集裝式密封
應用工況:
? 主要應用于含顆粒腐蝕性介質。適用電力、鹽業、氧化鋁、冶金、造紙等行業中渣漿泵上的機械密封參數范圍:
? 壓 力:0~1.6MPa? 溫 度:-20~150℃
? 線速度: ≤20m/s
? 含固量:≤40%
? 軸向允許竄動量為:±0.3mm
? 軸 徑:25~150mm
18157793116
結構特點
? 多彈簧、平衡型、雙端面結構
? 集裝式
? 靜止環補償
? 彈簧外置,防止補償件阻塞
? 設置有高壓內注沖洗接口和外部沖洗冷卻接口,外部沖洗水無壓力要求,供客戶多種接管形式選擇
? 可提供多種的連接尺寸
? 集裝式
? 靜止環補償
? 彈簧外置,防止補償件阻塞
? 設置有高壓內注沖洗接口和外部沖洗冷卻接口,外部沖洗水無壓力要求,供客戶多種接管形式選擇
? 可提供多種的連接尺寸

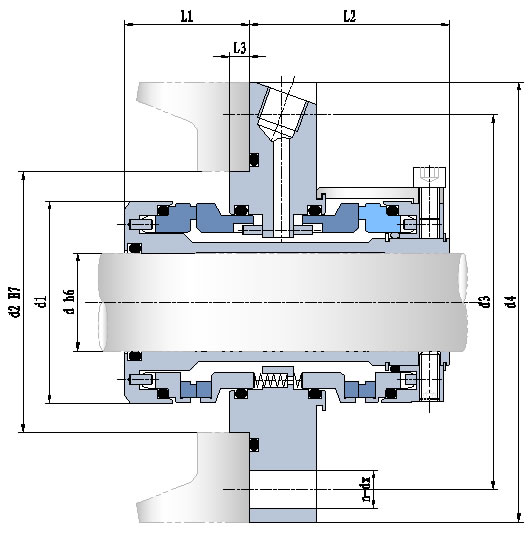

結構圖
連接尺寸
d | d1 | d2 | d3 | d4 | L1 | L2 | L3 | n | dx |
30 | 62 | 80 | 115 | 140 | 39 | 62 | 6 | 4 | 14 |
40 | 72 | 90 | 125 | 150 | 39 | 62 | 6 | 4 | 14 |
50 | 82 | 100 | 140 | 170 | 39 | 62 | 6 | 4 | 18 |
60 | 96 | 120 | 160 | 190 | 39 | 64 | 6 | 4 | 18 |
70 | 106 | 130 | 170 | 200 | 39 | 64 | 6 | 4 | 18 |
80 | 116 | 140 | 180 | 210 | 39 | 64 | 6 | 4 | 18 |
90 | 135 | 160 | 205 | 240 | 44 | 68 | 6 | 4 | 22 |
100 | 145 | 170 | 215 | 250 | 44 | 68 | 6 | 4 | 22 |
110 | 155 | 180 | 225 | 260 | 44 | 68 | 6 | 4 | 22 |
