WB22 WB23
WB22 WB23 四氟波紋管單端面增強外裝式密封
應用工況:
? 應用于一般化工流程、制藥、農藥、水處理等行業的泵中? 在氟塑料泵中廣泛應用
參數范圍:
? 壓 力:0~0.6MPa? 溫 度:-20~100℃
? 線速度:≤10m/s
? 含固量:≤2%非硬質懸浮顆粒溶液
? 軸 徑:25~65mm
18157793116
結構特點
? 聚四氟乙烯波紋管單端面外裝式結構
? 密封面可以在填充聚四氟乙烯中鑲裝硬質的耐磨蝕性材料
? 旋轉環補償
? 任意旋向
? 彈簧與介質隔離
? 徑向跳動補償能力強
? 設有防轉銷驅動結構,提高了使用溫度和壓力
? 帶有安裝指示線
? 密封面可以在填充聚四氟乙烯中鑲裝硬質的耐磨蝕性材料
? 旋轉環補償
? 任意旋向
? 彈簧與介質隔離
? 徑向跳動補償能力強
? 設有防轉銷驅動結構,提高了使用溫度和壓力
? 帶有安裝指示線

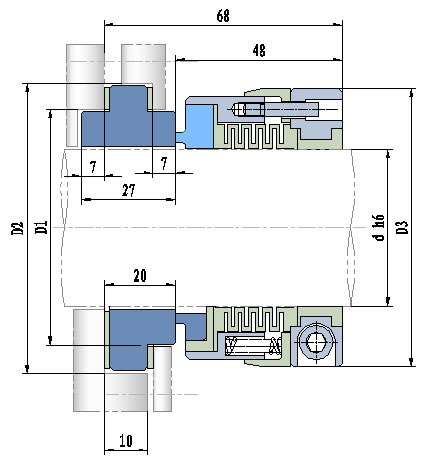

結構圖
連接尺寸
連接尺寸:單位:mm
d | D1 | D2 | D3 |
25 | 47.5 | 60 | 60 |
30 | 52.5 | 66 | 65 |
35 | 57.5 | 70 | 70 |
40 | 62.5 | 76 | 75 |
45 | 67.5 | 82 | 80 |
50 | 72.5 | 86 | 85 |
55 | 77.5 | 90 | 90 |
60 | 82.5 | 95 | 95 |
