WB74-D

WB74-D 平衡型雙端面散裝式密封

應用工況:

? 應用于一般化工流程、石油化工、制藥、農藥、水處理等行業的泵中

參數范圍:

? 壓 力:0~2.5(4.0)MPa
? 溫 度:-40~220℃
? 線速度:≤20(10)m/s
? 軸向允許竄動量為:±0.5mm
? 軸 徑:16~200mm
18157793116

結構特點

? 多彈簧平衡型雙端面結構
? 旋轉環補償
? 應用廣泛,互換性強,密封環能輕松嵌入,推環由傳動耳環卡住,防止彈簧脫落
? WB74F-D型帶螺紋泵效應,注意旋轉方向,傳動座外圓與密封腔間隙0.5mm
? 軸徑≤100mm符合歐洲標準DIN24960、國際標準ISO3069

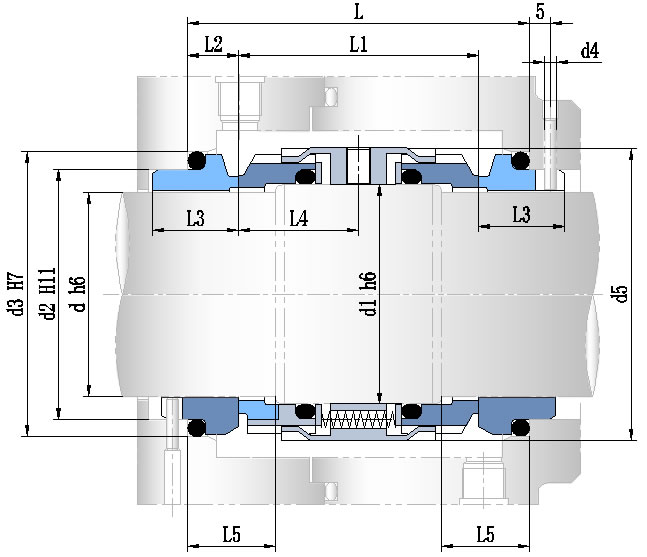

結構圖

連接尺寸

d

d1

d2

d3

d4

d5

L

L1

L2

L3

L4

18

22

27

33

3

37

76

53

11.5

19.5

26.5

20

24

29

35

3

39

76

53

11.5

19.5

26.5

22

26

31

37

3

41

76

53

11.5

19.5

26.5

24

28

33

39

3

43

77

54

11.5

19.5

27

25

30

34

40

3

45

77

54

11.5

19.5

27

28

33

37

43

3

48

77

54

11.5

19.5

27

30

35

39

45

3

50

77

54

11.5

19.5

27

32

38

42

48

3

55

79

56

11.5

19.5

28

33

38

42

48

3

55

79

56

11.5

19.5

28

35

40

44

50

3

57

80

57

11.5

19.5

28.5

38

43

49

56

4

60

85

57

14

22

28.5

40

45

51

58

4

62

85

57

14

22

28.5

43

48

54

61

4

65

85

57

14

22

28.5

45

50

56

63

4

67

84

56

14

22

28

48

53

59

66

4

70

84

56

14

22

28

50

55

62

70

4

72

93

63

15

23

31.5

53

58

65

73

4

79

97

67

15

23

33.5

55

60

67

75

4

81

97

67

15

23

33.5

58

63

70

78

4

84

104

74

15

23

37

60

65

72

80

4

86

104

74

15

23

37

63

68

75

83

4

89

109

79

15

23

39.5

65

70

77

85

4

91

98

68

15

23

34

70

80

83

92

4

99

112.5

76.4

18

26

38.2

75

85

88

97

4

104

112.5

76.4

18

26

38.2

80

85

95

105

4

109

112.5

76

18.2

26.2

38

85

90

100

110

4

114

112.5

76

18.2

26.2

38

90

95

105

115

4

119

112.5

76

18.2

26.2

38

95

100

110

120

4

124

110.5

76

17.2

25.2

38

100

105

115

125

4

129

110.5

76

17.2

25.2

38
