N74DT-D

N74DT-D 非平衡型雙端面散裝式密封

應用工況:

? 主要應用于含顆粒腐蝕性介質。適用石家莊工業泵廠有限公司等FGD吸收塔漿液循環泵、外圍泵,以及氧化鋁、造紙等行業中渣漿泵上的機械密封

參數范圍:

? 壓 力:0~1.0MPa
? 溫 度:-20~120℃
? 線速度: ≤10m/s
? 含固量:≤30%
? 軸向允許竄動量為:±0.5mm
? 軸 徑:30~200mm
18157793116

結構特點

? 多彈簧、非平衡型、雙端面結構
? 散裝式
? 旋轉環補償
? 彈簧外置,防止補償件阻塞
? 需要阻封液(沖洗水)壓力高于介質壓力來保證機械密封的使用穩定性
? 可提供多種的連接尺寸

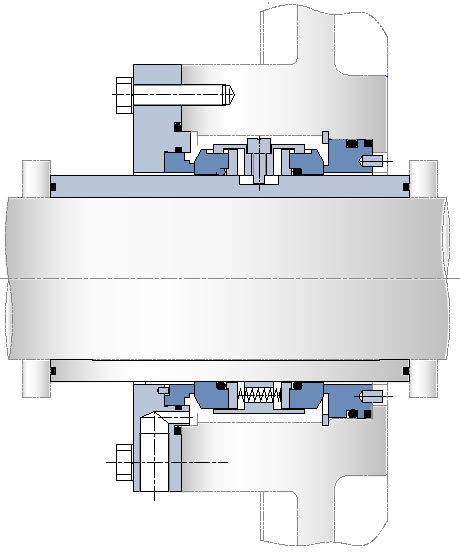

結構圖

連接尺寸

材料配置:

零件名稱

主要配置材料

旋轉環

碳化硅    石墨

硬質合金

靜止環

碳化硅

硬質合金

O形圈

氟橡膠  丁腈橡膠

乙丙橡膠 全氟醚橡膠

彈簧

316     哈氏C276

金屬件

304     316L

2205
